スピログラフで外トロコイド
先日
HypnoGraph を使ってみた率直な感想を書いたところでしたが、今日はこの HypnoGraph で描くような
外サイクロイドに限りなく近い外トロコイド曲線をスピログラフキットで描いてみました。
ペンを差し込むホールがギアの盤面内にある以上、正確な外サイクロイド(エピサイクロイド)を描くことは不可能ですが、このようにだいぶ似たものを実現可能です。
一方、HypnoGraph では

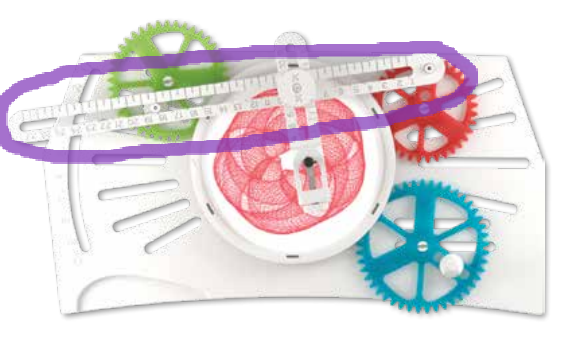

リサジュー曲線をも描くこともできます。それを可能にしているのが「Tアーム」(↓紫で囲んだパーツ)です。
↑のセッティングだと、赤いギアが「ドライブギア」、緑のギアが「スライディングギア」を担っています。
緑のギアと「Tアーム」は固定されていません。
この機構(スライダーリンク？)を搭載したおかげで「移動支点」をも可能にしており、説明書では特に触れられていないけれど、けっこうすごいことのはずです。もっと宣伝してもいい気がする。
ただ、自分で言ってるわりにはまるで理解してないんですけど、このマシンで描けるのはリサジュー曲線の中でも
極座標で表現したものということでよろしい？？わかりません。いまさらだけど数学を勉強したい...
で、とにかくこれをスピログラフで実現するとしたら、(今ある装備では物理的に無理だとしても)どんな機構を追加すれば実現できるのか。HypnoGraph を触る前から疑問に思っていることなのに未だに答えがでていません。
しかし今日もいろいろ試しているなかで、ふつうのスピログラフで使う「リング」を変形させて、定円を「円」ではなくしてみたんです。これは「周期を変える」ことになってるでしょうか？
いじったのは動円ではなく定円のほうなのでこれで支点移動になってる気がしない。でも出来上がった模様を見ると土台をもう少しどうにかすればリサジュー曲線描けそうにも見えて、頭が混乱します。
なお逆にこの模様を HypnoGraph で再現しようとしましたが今日はどうしてもできませんでした。これ以上は、一度ちゃんと勉強しないとただ闇雲に描き続けることになりそう。それはそれで楽しいのかもしれませんが。このマシン、
ギアもＴアームも全く同じの配置のままペンホルダーの位置を変えるだけでがらりと違う模様を生成するので、このペースだと一生かかっても全てのパターンを描き尽くせなそうです。
ちなみに HypnoGraph の原型である DuoGraph を作った Joe Freedman さんは、ほんとは sun gear と planetary gear を実装していわゆる
「遊星歯車機構」を実現したかったけれど断念したそうなんです。
"The only Cycloid features it doesn't have are the planetary gear setups. There just isn't room for them on the smaller sized gears. "
－ DuoGraph Drawing Machine by Joe Freedman ｜ Kickstarter
これ実装してたら具体的にどういうことになってたのか、残念ながら自分の頭では理解できません。ドライブギア＋ターンテーブルという概念がなくなる？違うか...
hypnograph という名称は、アメリカ英語だと本来「睡眠トラッカー」や睡眠中の人体のデータを測定する機械を指します。hypno も graph も語源はギリシャ語で、催眠や眠りを意味する接頭辞 hypno/hipno は現代ロマンス語だと「暗示」、イギリス英語だと「目を離せない」転じて「魅惑的な」という意味でも使われます（「it's hypnotic!」は「催眠術だ！」ではなく「魅惑的！」という誉め言葉）。
今後 hypno な模様を描ける(=graph)でしょうか。個人的には、この小さいマシンに込められた機能と可能性に圧倒されてしまって、今のところ完全に持て余しています。
